drbd1 为主服务器 drbd2 为备服务器
正常情况下
a) 主服务器drbd1显示：
b) 备服务器drbd2显示：
主服务器drbd1的网络出现故障，备服务器处于正常状态
a) 当前状态
主服务器drbd1此时显示为：
主服务器处于StandAlone状态，表示网络配置不可用，资源还没有被连接或者是被管理断开。
备服务器drbd2此时显示为：
当drbd2探测到对等节点宕机（无论是真正的硬件故障还是人工干预），drbd2都将其连接状态有Connected变为WFConnection，直到对等节点恢复。Drbd资源会在此时运行disconnected模式下。在disconnected模式下，资源以及和棋相关的块设备都是可用的，并可以在必要时进行升降级，但是并不能将修改复制到对等节点。
b) 处理方法

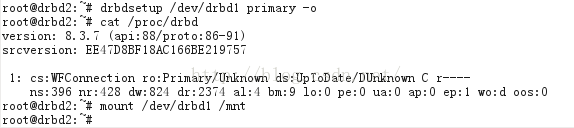

将备服务器drbd2提升为主服务器，提供服务，操作如下：
新数据将写入drbd2服务器中保存。
c) drbd1节点恢复正常后
drbd1当前状态为StandAlone，此时，drbd1是不会和drbd2互相联系的。

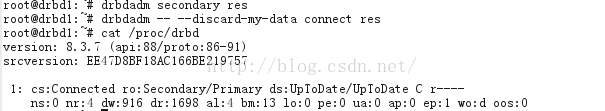

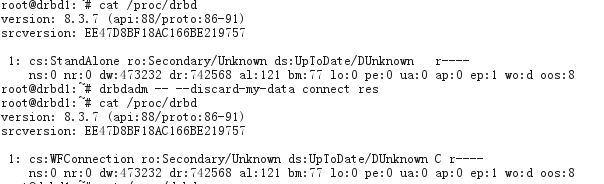

将drbd1节点降级为备服务器，然后连接当前主服务器drbd2，操作如下：
备服务器drbd2的网络出现故障，主服务器处于正常状态
a) 当前状态

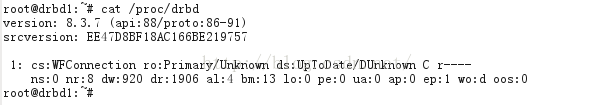

主服务器drbd1此时显示为：
备服务器drbd2此时显示为：
b) 处理方法
不做处理，还是由主服务器提供服务，数据还是写入主服务器drbd1中，但数据未被同步到drbd2中。
c) drbd2节点恢复后

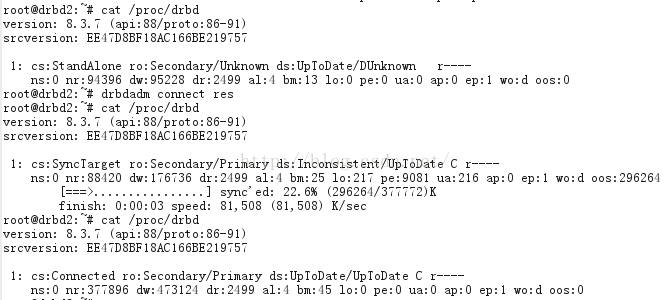

在drbd2服务器上操作如下，能清楚看到drbd2节点与drbd1主服务器连接上了，会进行同步，将主服务器上drbd1的数据同步过来，最后达到一致状态。

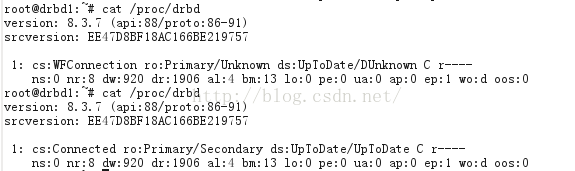

drbd1主服务器状态变化如下：
主服务器drbd1和备服务器drbd2都出现故障
a) 当前状态
主服务器drbd1此时显示为：
备服务器drbd2此时显示为：
表示主备节点都处于单机状态，互相失去联系。
b) 处理方法
当所有节点都处于宕机状态时，不能继续提供服务，只能手动恢复一个或者多个节点。
c) 当只有一个节点（主服务器drbd1或者备服务器drbd2）可恢复故障
此时处于单机状态，不用其他操作，单机提供服务即可，可往磁盘读取数据，等待另一个节点的恢复后再进行后续操作。
d) 当主服务器drbd1节点先恢复故障，备服务器drbd2后恢复故障。
主节点恢复后，提供服务，数据存于drbd1节点的磁盘中，而后drbd2节点也恢复后，互相不能联系，此时处于脑裂状态，两节点都处于standalone状态，如下所示：
恢复步骤为：
第一步，在drbd2备服务器上操作：

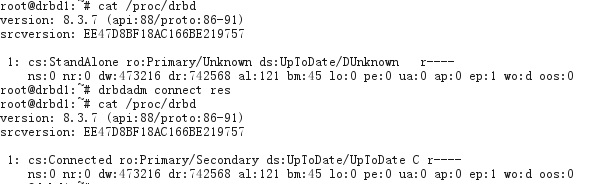

第二步，在drbd1主服务器上操作后，连接上drbd2：

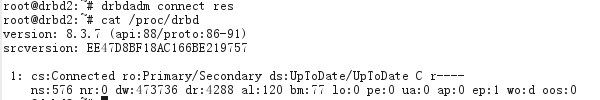

第三步，在drbd2备服务器上状态变化为：
此时，主备节点都相互联系上，drbd1主服务器上的数据会同步到drbd2备服务器上。
e) 当备服务器drbd2节点先恢复故障，主服务器drbd1后恢复故障。

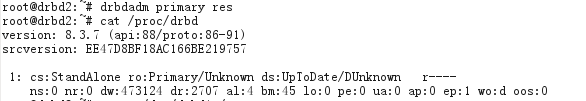

备服务器先恢复，则将备服务器drbd2升级为主服务器，提供服务，待原来的主节点drbd1恢复后则降为备服务器节点，drbd2上的数据将会同步到drbd1上。
备节点恢复后，如果之前主节点有挂载磁盘，则先卸载掉，在drbd1节点上操作如下：
在drbd2节点(当前主服务器)操作如下：
此时，drbd1节点成为备服务器，联系上主节点drbd2，主节点drbd2的数据将同步到drbd1上。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
|
查看资源的连接状态
[root@node1 ~]# drbdadm cstate r1
Connected
资源的连接状态；一个资源可能有以下连接状态中的一种
StandAlone 独立的：网络配置不可用；资源还没有被连接或是被管理断开（使用 drbdadm disconnect 命令），或是由于出现认证失败或是脑裂的情况
Disconnecting 断开：断开只是临时状态，下一个状态是StandAlone独立的
Unconnected 悬空：是尝试连接前的临时状态，可能下一个状态为WFconnection和WFReportParams
Timeout 超时：与对等节点连接超时，也是临时状态，下一个状态为Unconected悬空
BrokerPipe：与对等节点连接丢失，也是临时状态，下一个状态为Unconected悬空
NetworkFailure：与对等节点推动连接后的临时状态，下一个状态为Unconected悬空
ProtocolError：与对等节点推动连接后的临时状态，下一个状态为Unconected悬空
TearDown 拆解：临时状态，对等节点关闭，下一个状态为Unconected悬空
WFConnection：等待和对等节点建立网络连接
WFReportParams：已经建立TCP连接，本节点等待从对等节点传来的第一个网络包
Connected 连接：DRBD已经建立连接，数据镜像现在可用，节点处于正常状态
StartingSyncS：完全同步，有管理员发起的刚刚开始同步，未来可能的状态为SyncSource或PausedSyncS
StartingSyncT：完全同步，有管理员发起的刚刚开始同步，下一状态为WFSyncUUID
WFBitMapS：部分同步刚刚开始，下一步可能的状态为SyncSource或PausedSyncS
WFBitMapT：部分同步刚刚开始，下一步可能的状态为WFSyncUUID
WFSyncUUID：同步即将开始，下一步可能的状态为SyncTarget或PausedSyncT
SyncSource：以本节点为同步源的同步正在进行
SyncTarget：以本节点为同步目标的同步正在进行
PausedSyncS：以本地节点是一个持续同步的源，但是目前同步已经暂停，可能是因为另外一个同步正在进行或是使用命令(drbdadm pause-sync)暂停了同步
PausedSyncT：以本地节点为持续同步的目标，但是目前同步已经暂停，这可以是因为另外一个同步正在进行或是使用命令(drbdadm pause-sync)暂停了同步
VerifyS：以本地节点为验证源的线上设备验证正在执行
VerifyT：以本地节点为验证目标的线上设备验证正在执行
查看资源角色的命令
[root@node1 ~]# drbdadm role r1
Primary/Secondary （在前面为当前节点）
Parimary 主：资源目前为主，并且可能正在被读取或写入，如果不是双主只会出现在两个节点中的其中一个节点上
Secondary 次：资源目前为次，正常接收对等节点的更新
Unknown 未知：资源角色目前未知，本地的资源不会出现这种状态
查看硬盘状态
[root@node1 ~]# drbdadm dstate r1
UpToDate/UpToDate
本地和对等节点的硬盘有可能为下列状态之一：
Diskless 无盘：本地没有块设备分配给DRBD使用，这表示没有可用的设备，或者使用drbdadm命令手工分离或是底层的I/O错误导致自动分离
Attaching：读取无数据时候的瞬间状态
Failed 失败：本地块设备报告I/O错误的下一个状态，其下一个状态为Diskless无盘
Negotiating：在已经连接的DRBD设置进行Attach读取无数据前的瞬间状态
Inconsistent：数据是不一致的，在两个节点上（初始的完全同步前）这种状态出现后立即创建一个新的资源。此外，在同步期间（同步目标）在一个节点上出现这种状态
Outdated：数据资源是一致的，但是已经过时
DUnknown：当对等节点网络连接不可用时出现这种状态
Consistent：一个没有连接的节点数据一致，当建立连接时，它决定数据是UpToDate或是Outdated
UpToDate：一致的最新的数据状态，这个状态为正常状态
查看同步进度
[root@node1 ~]# cat /proc/drbd 或者 执行/usr/local/drbd/sbin/drbd-overview
version: 8.4.3 (api:1/proto:86-101)
GIT-hash: 89a294209144b68adb3ee85a73221f964d3ee515 build by root@localhost.localdomain, 2016-04-24 20:16:24
0: cs:SyncSource ro:Primary/Secondary ds:UpToDate/Inconsistent C r-----
ns:2767088 nr:0 dw:0 dr:2774680 al:0 bm:168 lo:0 pe:1 ua:7 ap:0 ep:1 wo:f oos:18202972
[=>..................] sync'ed: 13.3% (17776/20476)M
finish: 0:12:59 speed: 23,344 (22,492) K/sec
由此可见：进度已经完成了13.3%，传输速度大概22M/S
注：
ds是磁盘状态信息
dw是磁盘写信息
dr是磁盘读信息
###########################测试验证###################################
格式化文件系统（文件格式根据自己的系统环境选择）
[root@node1 ~]# mkfs.ext4 /dev/drbd0
挂载此文件系统
[root@node1 ~]# mkdir /data
[root@node1 ~]# mount /dev/drbd0 /data/
在挂载data目录中创建一个测试文件，然后卸载挂载目录，然后切换主备节点，在备用节点上查看刚刚建立的测试文件还是否存在
Node1：
[root@node1 ~]# mkdir /data/test
[root@node1 ~]# umount /data/
将node1变为备用节点
[root@node1 ~]# drbdadm secondary r1
[root@node1 ~]# drbdadm role r1
Secondary/Secondary
Node2上：
将node2变为主节点
[root@node2 ~]# drbdadm primary r1
[root@node2 ~]# drbdadm role r1
Primary/Secondary
挂载设备，然后看文件是否存在
[root@node2 ~]# mount /dev/drbd0 /mnt/
[root@node2 ~]# cd /mnt/
[root@node2 mnt]# ls
test
OK! 到这里已经算是完成了！
|
