kubelet创建pod流程

 收录于 kubernetes
   约 6155 字   预计阅读 13 分钟    次阅读

kubelet工作原理

http://xieys.club/images/posts/kubelet-1.png

kubelet 的工作核心就是在围绕着不同的生产者生产出来的不同的有关 pod 的消息来调用相应的消费者（不同的子模块）完成不同的行为(创建和删除 pod 等)，即图中的控制循环（SyncLoop），通过不同的事件驱动这个控制循环运行。

本文仅分析新建 pod 的流程，当一个 pod 完成调度，与一个 node 绑定起来之后，这个 pod 就会触发 kubelet 在循环控制里注册的 handler，上图中的 HandlePods 部分。此时，通过检查 pod 在 kubelet 内存中的状态，kubelet 就能判断出这是一个新调度过来的 pod，从而触发 Handler 里的 ADD 事件对应的逻辑处理。然后 kubelet 会为这个 pod 生成对应的 podStatus，接着检查 pod 所声明的 volume 是不是准备好了，然后调用下层的容器运行时。如果是 update 事件的话，kubelet 就会根据 pod 对象具体的变更情况，调用下层的容器运行时进行容器的重建。

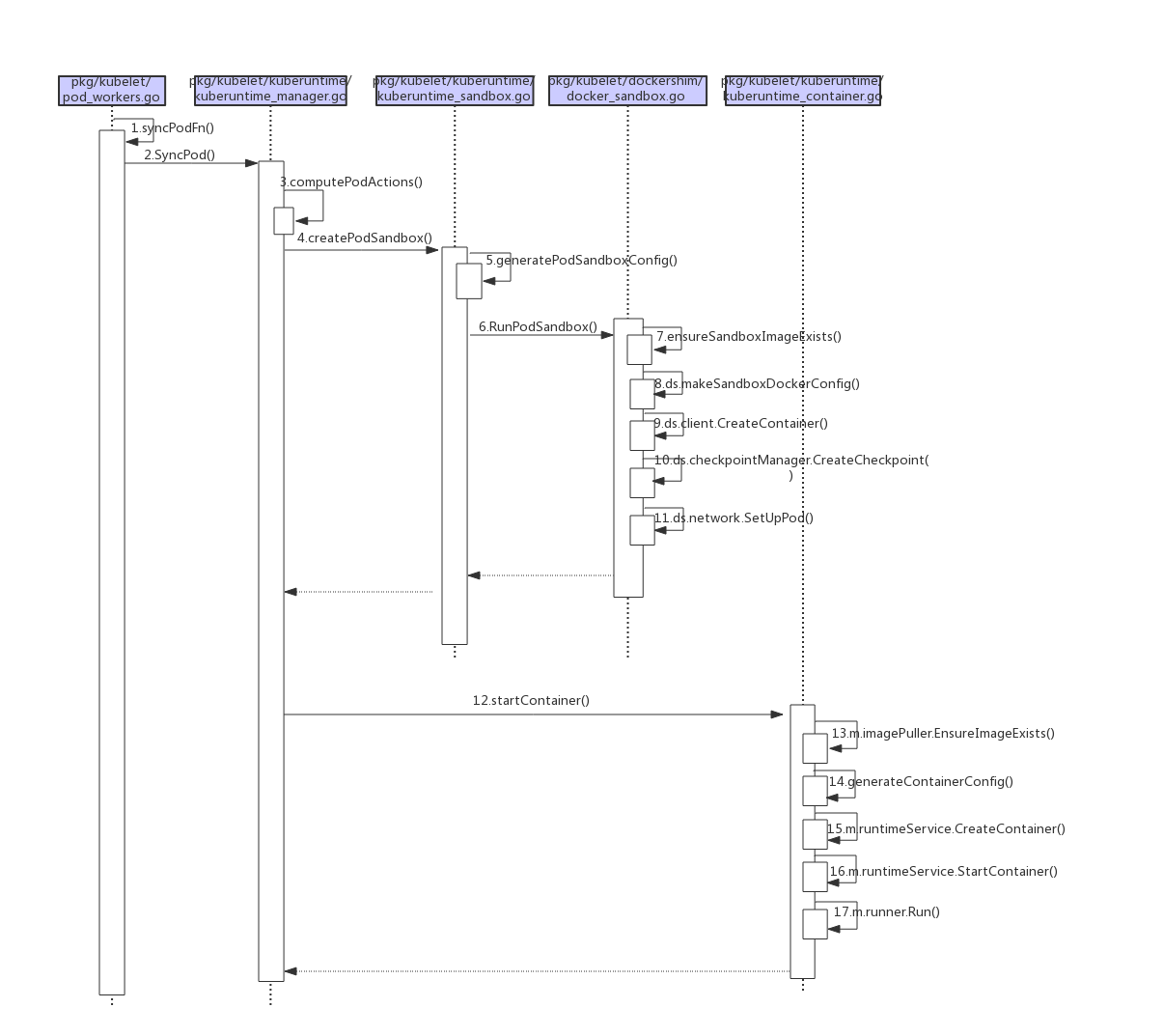

kubelet创建pod的流程

http://xieys.club/images/posts/kubelet-2.png

kubelet的控制循环(syncLoop)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

func (kl *Kubelet) syncLoop(updates <-chan kubetypes.PodUpdate, handler SyncHandler) {
	klog.Info("Starting kubelet main sync loop.")
	//syncTicker 每秒检测一次是否有需要同步的 pod workers
	syncTicker := time.NewTicker(time.Second)
	defer syncTicker.Stop()
	// 每两秒检测一次是否需要清理的pod
	housekeepingTicker := time.NewTicker(housekeepingPeriod)
	defer housekeepingTicker.Stop()
	// pod的生命周期变化
	plegCh := kl.pleg.Watch()
	const (
		base   = 100 * time.Millisecond
		max    = 5 * time.Second
		factor = 2
	)
	duration := base
	for {
		if err := kl.runtimeState.runtimeErrors(); err != nil {
			klog.Infof("skipping pod synchronization - %v", err)
			// exponential backoff
			time.Sleep(duration)
			duration = time.Duration(math.Min(float64(max), factor*float64(duration)))
			continue
		}
		// reset backoff if we have a success
		duration = base

		kl.syncLoopMonitor.Store(kl.clock.Now())
		//第二个参数为SyncHandler类型，SyncHandler是一个interface，在该文件开头处定义，这里由Run函数将kubelet实例传递给SyncHandler
		if !kl.syncLoopIteration(updates, handler, syncTicker.C, housekeepingTicker.C, plegCh) {
			break
		}
		kl.syncLoopMonitor.Store(kl.clock.Now())
	}
}

监听pod变化（syncLoopIteration）

syncLoopIteration 这个方法就会对多个管道进行遍历，发现任何一个管道有消息就交给 handler 去处理。它会从以下管道中获取消息：

  • configCh：该信息源由 kubeDeps 对象中的 PodConfig 子模块提供，该模块将同时 watch 3 个不同来源的 pod 信息的变化（file，http，apiserver），一旦某个来源的 pod 信息发生了更新（创建/更新/删除），这个 channel 中就会出现被更新的 pod 信息和更新的具体操作。
  • syncCh：定时器管道，每隔一秒去同步最新保存的 pod 状态
  • houseKeepingCh：housekeeping 事件的管道，做 pod 清理工作
  • plegCh：该信息源由 kubelet 对象中的 pleg 子模块提供，该模块主要用于周期性地向 container runtime 查询当前所有容器的状态，如果状态发生变化（因为某些情况被杀死，被暂停等），则这个 channel 产生事件。
  • livenessManager.Updates()：健康检查发现某个 pod 不可用，kubelet 将根据 Pod 的restartPolicy 自动执行正确的操作
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92

func (kl *Kubelet) syncLoopIteration(configCh <-chan kubetypes.PodUpdate, handler SyncHandler,
	syncCh <-chan time.Time, housekeepingCh <-chan time.Time, plegCh <-chan *pleg.PodLifecycleEvent) bool {
	select {
	case u, open := <-configCh:

		if !open {
			klog.Errorf("Update channel is closed. Exiting the sync loop.")
			return false
		}

		switch u.Op {
		case kubetypes.ADD:
			klog.V(2).Infof("SyncLoop (ADD, %q): %q", u.Source, format.Pods(u.Pods))

			handler.HandlePodAdditions(u.Pods)
		case kubetypes.UPDATE:
			klog.V(2).Infof("SyncLoop (UPDATE, %q): %q", u.Source, format.PodsWithDeletionTimestamps(u.Pods))
			handler.HandlePodUpdates(u.Pods)
		case kubetypes.REMOVE:
			klog.V(2).Infof("SyncLoop (REMOVE, %q): %q", u.Source, format.Pods(u.Pods))
			handler.HandlePodRemoves(u.Pods)
		case kubetypes.RECONCILE:
			klog.V(4).Infof("SyncLoop (RECONCILE, %q): %q", u.Source, format.Pods(u.Pods))
			handler.HandlePodReconcile(u.Pods)
		case kubetypes.DELETE:
			klog.V(2).Infof("SyncLoop (DELETE, %q): %q", u.Source, format.Pods(u.Pods))
			// DELETE is treated as a UPDATE because of graceful deletion.
			handler.HandlePodUpdates(u.Pods)
		case kubetypes.RESTORE:
			klog.V(2).Infof("SyncLoop (RESTORE, %q): %q", u.Source, format.Pods(u.Pods))
			// These are pods restored from the checkpoint. Treat them as new
			// pods.
			handler.HandlePodAdditions(u.Pods)
		case kubetypes.SET:
			// TODO: Do we want to support this?
			klog.Errorf("Kubelet does not support snapshot update")
		}

		if u.Op != kubetypes.RESTORE {

			kl.sourcesReady.AddSource(u.Source)
		}
	case e := <-plegCh:
		if isSyncPodWorthy(e) {
			// PLEG event for a pod; sync it.
			if pod, ok := kl.podManager.GetPodByUID(e.ID); ok {
				klog.V(2).Infof("SyncLoop (PLEG): %q, event: %#v", format.Pod(pod), e)
				handler.HandlePodSyncs([]*v1.Pod{pod})
			} else {
				// If the pod no longer exists, ignore the event.
				klog.V(4).Infof("SyncLoop (PLEG): ignore irrelevant event: %#v", e)
			}
		}

		if e.Type == pleg.ContainerDied {
			if containerID, ok := e.Data.(string); ok {
				kl.cleanUpContainersInPod(e.ID, containerID)
			}
		}
	case <-syncCh:
		// Sync pods waiting for sync
		podsToSync := kl.getPodsToSync()
		if len(podsToSync) == 0 {
			break
		}
		klog.V(4).Infof("SyncLoop (SYNC): %d pods; %s", len(podsToSync), format.Pods(podsToSync))
		handler.HandlePodSyncs(podsToSync)
	case update := <-kl.livenessManager.Updates():
		if update.Result == proberesults.Failure {

			pod, ok := kl.podManager.GetPodByUID(update.PodUID)
			if !ok {
				// If the pod no longer exists, ignore the update.
				klog.V(4).Infof("SyncLoop (container unhealthy): ignore irrelevant update: %#v", update)
				break
			}
			klog.V(1).Infof("SyncLoop (container unhealthy): %q", format.Pod(pod))
			handler.HandlePodSyncs([]*v1.Pod{pod})
		}
	case <-housekeepingCh:
		if !kl.sourcesReady.AllReady() {

			klog.V(4).Infof("SyncLoop (housekeeping, skipped): sources aren't ready yet.")
		} else {
			klog.V(4).Infof("SyncLoop (housekeeping)")
			if err := handler.HandlePodCleanups(); err != nil {
				klog.Errorf("Failed cleaning pods: %v", err)
			}
		}
	}
	return true
}

处理新增pod（HandlePodAddtions）

对于事件中的每个 pod，执行以下操作：

  • 把所有的 pod 按照创建日期进行排序，保证最先创建的 pod 会最先被处理

  • 把它加入到 podManager 中，podManager 子模块负责管理这台机器上的 pod 的信息，pod 和 mirrorPod 之间的对应关系等等。所有被管理的 pod 都要出现在里面，如果 podManager 中找不到某个 pod，就认为这个 pod 被删除了

    1

    mirror pod的意思是，对于apiserver之外的途径（即file或http）途径生成的pod（称为静态pod），apiserver不能感知到它的存在。因此kubelet会创建一个name和namespace与这个静态pod一样的pod，以便apiserver可以感知到这个pod的存在。这个由kubelet自动创建的pod就被称为mirror pod。静态pod的使用较少，可以不用太关注。

  • 如果是 mirror pod 调用其单独的方法

  • 验证 pod 是否能在该节点运行，如果不可以直接拒绝

  • 通过 dispatchWork 把创建 pod 的工作下发给 podWorkers 子模块做异步处理

  • 在 probeManager 中添加 pod，如果 pod 中定义了 readiness 和 liveness 健康检查，启动 goroutine 定期进行检测

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

func (kl *Kubelet) HandlePodAdditions(pods []*v1.Pod) {
	start := kl.clock.Now()
	// 对所有 pod 按照日期排序，保证最先创建的 pod 优先被处理
	sort.Sort(sliceutils.PodsByCreationTime(pods))
	// Responsible for checking limits in resolv.conf
	// The limits do not have anything to do with individual pods
	if kl.dnsConfigurer != nil && kl.dnsConfigurer.ResolverConfig != "" {
		kl.dnsConfigurer.CheckLimitsForResolvConf()
	}
	for _, pod := range pods {
		//获取podManager里已存在的pod
		existingPods := kl.podManager.GetPods()
		// 把 pod 加入到 podManager 中
		kl.podManager.AddPod(pod)
		// 判断是否是 mirror pod（即 static pod）
		if kubepod.IsMirrorPod(pod) {
			kl.handleMirrorPod(pod, start)
			continue
		}

		//当前pod状态不是Terminate（不是“Failed”或“Succeeded”状态）
		if !kl.podIsTerminated(pod) {
			// 通过过滤podManager已存在的pod中的不是“Failed”或“Succeeded”状态的pod，也就是activePods
			activePods := kl.filterOutTerminatedPods(existingPods)

			//  通过 canAdmitPod 方法校验Pod能否在该计算节点创建(如:磁盘空间、内存等)
			if ok, reason, message := kl.canAdmitPod(activePods, pod); !ok {
				kl.rejectPod(pod, reason, message)
				continue
			}
		}
		mirrorPod, _ := kl.podManager.GetMirrorPodByPod(pod)
		// 通过 dispatchWork 分发 pod 做异步处理，dispatchWork 主要工作就是把接收到的参数封装成 UpdatePodOptions，调用 UpdatePod 方法.
		kl.dispatchWork(pod, kubetypes.SyncPodCreate, mirrorPod, start)
		// 在 probeManager 中添加 pod，如果 pod 中定义了 readiness 和 liveness 健康检查，启动 goroutine 定期进行检测
		kl.probeManager.AddPod(pod)
	}
}

static pod 是由 kubelet 直接管理的，k8s apiserver 并不会感知到 static pod 的存在，当然也不会和任何一个 rs 关联上，完全是由 kubelet 进程来监管，并在它异常时负责重启。Kubelet 会通过 apiserver 为每一个 static pod 创建一个对应的 mirror pod，如此以来就可以可以通过 kubectl 命令查看对应的 pod,并且可以通过 kubectl logs 命令直接查看到static pod 的日志信息。

下发任务（dispatchWork）

dispatchWorker 的主要作用是把某个对 Pod 的操作（创建/更新/删除）下发给 podWorkers。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

func (kl *Kubelet) dispatchWork(pod *v1.Pod, syncType kubetypes.SyncPodType, mirrorPod *v1.Pod, start time.Time) {
	if kl.podIsTerminated(pod) {
		if pod.DeletionTimestamp != nil {
			// If the pod is in a terminated state, there is no pod worker to
			// handle the work item. Check if the DeletionTimestamp has been
			// set, and force a status update to trigger a pod deletion request
			// to the apiserver.
			kl.statusManager.TerminatePod(pod)
		}
		return
	}
	// 落实到podWorks中
	kl.podWorkers.UpdatePod(&UpdatePodOptions{
		Pod:        pod,
		MirrorPod:  mirrorPod,
		UpdateType: syncType,
		OnCompleteFunc: func(err error) {
			if err != nil {
				metrics.PodWorkerDuration.WithLabelValues(syncType.String()).Observe(metrics.SinceInSeconds(start))
				metrics.DeprecatedPodWorkerLatency.WithLabelValues(syncType.String()).Observe(metrics.SinceInMicroseconds(start))
			}
		},
	})
	// Note the number of containers for new pods.
	if syncType == kubetypes.SyncPodCreate {
		metrics.ContainersPerPodCount.Observe(float64(len(pod.Spec.Containers)))
	}
}

更新时间 channel(UpdatePod)

podWorkers 子模块主要的作用就是处理针对每一个的 Pod 的更新事件，比如 Pod 的创建，删除，更新。而 podWorkers 采取的基本思路是：为每一个 Pod 都单独创建一个 goroutine 和更新事件的 channel，goroutine 会阻塞式的等待 channel 中的事件，并且对获取的事件进行处理。而 podWorkers 对象自身则主要负责对更新事件进行下发。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

func (p *podWorkers) UpdatePod(options *UpdatePodOptions) {
	pod := options.Pod
	uid := pod.UID
	var podUpdates chan UpdatePodOptions
	var exists bool

	p.podLock.Lock()
	defer p.podLock.Unlock()
	//如果当前pod还没有启动过goroutine，则启动goroutine，并创建无缓冲channel（会阻塞）
	if podUpdates, exists = p.podUpdates[uid]; !exists {
		//创建channel
		podUpdates = make(chan UpdatePodOptions, 1)
		p.podUpdates[uid] = podUpdates

		// 启动goroutine
		go func() {
			defer runtime.HandleCrash()
			p.managePodLoop(podUpdates)
		}()
	}
	//下发更新事件
	if !p.isWorking[pod.UID] {
		p.isWorking[pod.UID] = true
		podUpdates <- *options
	} else {
		// 如果一个终止pod的请求正在等待，我们不让任何东西覆盖该请求。
		update, found := p.lastUndeliveredWorkUpdate[pod.UID]
		if !found || update.UpdateType != kubetypes.SyncPodKill {
			p.lastUndeliveredWorkUpdate[pod.UID] = *options
		}
	}
}

调用syncPodFn方法同步pod（managePodLoop）

managePodLoop 调用 syncPodFn 方法去同步 pod，syncPodFn 实际上就是kubelet.SyncPod，podWorkers在初始化的时候传递的参数就是kubelet.SyncPod。在完成这次 sync 动作之后，会调用 wrapUp 函数，这个函数将会做几件事情:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

	klet.podWorkers = newPodWorkers(klet.syncPod, kubeDeps.Recorder, klet.workQueue, klet.resyncInterval, backOffPeriod, klet.podCache)
	...
	func newPodWorkers(syncPodFn syncPodFnType, recorder record.EventRecorder, workQueue queue.WorkQueue,
	resyncInterval, backOffPeriod time.Duration, podCache kubecontainer.Cache) *podWorkers {
	return &podWorkers{
		podUpdates:                map[types.UID]chan UpdatePodOptions{},
		isWorking:                 map[types.UID]bool{},
		lastUndeliveredWorkUpdate: map[types.UID]UpdatePodOptions{},
		syncPodFn:                 syncPodFn,
		recorder:                  recorder,
		workQueue:                 workQueue,
		resyncInterval:            resyncInterval,
		backOffPeriod:             backOffPeriod,
		podCache:                  podCache,
	}
}
  • 将这个 pod 信息插入 kubelet 的 workQueue 队列中，等待下一次周期性的对这个 pod 的状态进行 sync
  • 根据pod uid，将在这次 sync 期间堆积的没有能够来得及处理的最近一次 update 操作加入 goroutine 的事件 channel 中，立即处理。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

func (p *podWorkers) managePodLoop(podUpdates <-chan UpdatePodOptions) {
	var lastSyncTime time.Time
	for update := range podUpdates {
		err := func() error {
			podUID := update.Pod.UID

			status, err := p.podCache.GetNewerThan(podUID, lastSyncTime)
			if err != nil {

				p.recorder.Eventf(update.Pod, v1.EventTypeWarning, events.FailedSync, "error determining status: %v", err)
				return err
			}
			err = p.syncPodFn(syncPodOptions{
				mirrorPod:      update.MirrorPod,
				pod:            update.Pod,
				podStatus:      status,
				killPodOptions: update.KillPodOptions,
				updateType:     update.UpdateType,
			})
			lastSyncTime = time.Now()
			return err
		}()

		if update.OnCompleteFunc != nil {
			update.OnCompleteFunc(err)
		}
		if err != nil {

			klog.Errorf("Error syncing pod %s (%q), skipping: %v", update.Pod.UID, format.Pod(update.Pod), err)
		}
		p.wrapUp(update.Pod.UID, err)
	}
}

完成创建容器前的准备工作（SyncPod）

在这个方法中，主要完成以下几件事情：

  • 如果是删除 pod，立即执行并返回
  • 同步 podStatus 到 kubelet.statusManager
  • 检查 pod 是否能运行在本节点，主要是权限检查（是否能使用主机网络模式，是否可以以 privileged 权限运行等）。如果没有权限，就删除本地旧的 pod 并返回错误信息
  • 创建 containerManagar 对象，并且创建 pod level cgroup，更新 Qos level cgroup
  • 如果是 static Pod，就创建或者更新对应的 mirrorPod
  • 创建 pod 的数据目录，存放 volume 和 plugin 信息,如果定义了 pv，等待所有的 volume mount 完成（volumeManager 会在后台做这些事情）,如果有 image secrets，去 apiserver 获取对应的 secrets 数据
  • 然后调用 kubelet.volumeManager 组件，等待它将 pod 所需要的所有外挂的 volume 都准备好。
  • 调用 container runtime 的 SyncPod 方法，去实现真正的容器创建逻辑

这里所有的事情都和具体的容器没有关系，可以看到该方法是创建 pod 实体（即容器）之前需要完成的准备工作。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75

func (kl *Kubelet) syncPod(o syncPodOptions) error {
	// pull out the required options
	pod := o.pod
	mirrorPod := o.mirrorPod
	podStatus := o.podStatus
	updateType := o.updateType

	// 是非为删除pod
	if updateType == kubetypes.SyncPodKill {
		...
	}

	...
	//检查pod是否能运行在本节点
	runnable := kl.canRunPod(pod)
	if !runnable.Admit {
		...
	}

	// 更新pod状态
	kl.statusManager.SetPodStatus(pod, apiPodStatus)

	// 如果 pod 非 running 状态则直接 kill 掉
	if !runnable.Admit || pod.DeletionTimestamp != nil || apiPodStatus.Phase == v1.PodFailed {
		...
	}

	// 加载网络插件
	if err := kl.runtimeState.networkErrors(); err != nil && !kubecontainer.IsHostNetworkPod(pod) {
		...
	}


	pcm := kl.containerManager.NewPodContainerManager()

	if !kl.podIsTerminated(pod) {
		...
		//创建并更新pod的cgroups
		if !(podKilled && pod.Spec.RestartPolicy == v1.RestartPolicyNever) {
			if !pcm.Exists(pod) {
				...
			}
		}
	}

	// 为static pod 创建对应的mirror pod
	if kubetypes.IsStaticPod(pod) {
		...
	}

	// 为pod创建数据目录
	if err := kl.makePodDataDirs(pod); err != nil {
		...
	}

	// 挂载volume
	if !kl.podIsTerminated(pod) {
		// Wait for volumes to attach/mount
		if err := kl.volumeManager.WaitForAttachAndMount(pod); err != nil {
			...
		}
	}

	// 获取secret信息
	pullSecrets := kl.getPullSecretsForPod(pod)

	// 调用 containerRuntime 的 SyncPod 方法开始创建容器
	result := kl.containerRuntime.SyncPod(pod, podStatus, pullSecrets, kl.backOff)
	kl.reasonCache.Update(pod.UID, result)
	if err := result.Error(); err != nil {
		...
	}

	return nil
}

创建容器

containerRuntime（pkg/kubelet/kuberuntime）子模块的 SyncPod 函数才是真正完成 pod 内容器实体的创建。 syncPod 主要执行以下几个操作：

  • 计算 sandbox 和 container 是否发生变化
  • kill 掉 sandbox 已经改变的 pod
  • kill 掉非 running 状态的 containers
  • 如果有必要，创建 sandbox 容器
  • 创建临时容器
  • 启动 init 容器
  • 启动业务容器

initContainers 可以有多个，多个 container 严格按照顺序启动，只有当前一个 container 退出了以后，才开始启动下一个 container。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134

func (m *kubeGenericRuntimeManager) SyncPod(pod *v1.Pod, podStatus *kubecontainer.PodStatus, pullSecrets []v1.Secret, backOff *flowcontrol.Backoff) (result kubecontainer.PodSyncResult) {
	// Step 1: Compute sandbox and container changes.计算 sandbox 和 container 是否发生变化
	podContainerChanges := m.computePodActions(pod, podStatus)
	klog.V(3).Infof("computePodActions got %+v for pod %q", podContainerChanges, format.Pod(pod))
	if podContainerChanges.CreateSandbox {
		ref, err := ref.GetReference(legacyscheme.Scheme, pod)
		if err != nil {
			klog.Errorf("Couldn't make a ref to pod %q: '%v'", format.Pod(pod), err)
		}
		...
	}

	// Step 2: Kill the pod if the sandbox has changed.kill 掉 sandbox 已经改变的 pod
	if podContainerChanges.KillPod {
		...
	} else {
		// Step 3: kill any running containers in this pod which are not to keep.kill 掉非 running 状态的 containers
		for containerID, containerInfo := range podContainerChanges.ContainersToKill {
			...
			if err := m.killContainer(pod, containerID, containerInfo.name, containerInfo.message, nil); err != nil {
				...
			}
		}
	}


	m.pruneInitContainersBeforeStart(pod, podStatus)

	var podIPs []string
	if podStatus != nil {
		podIPs = podStatus.IPs
	}

	// Step 4: Create a sandbox for the pod if necessary.创建 sandbox
	podSandboxID := podContainerChanges.SandboxID
	if podContainerChanges.CreateSandbox {
		...
		createSandboxResult := kubecontainer.NewSyncResult(kubecontainer.CreatePodSandbox, format.Pod(pod))
		result.AddSyncResult(createSandboxResult)
		podSandboxID, msg, err = m.createPodSandbox(pod, podContainerChanges.Attempt)
		if err != nil {
			...
		}
		klog.V(4).Infof("Created PodSandbox %q for pod %q", podSandboxID, format.Pod(pod))

		podSandboxStatus, err := m.runtimeService.PodSandboxStatus(podSandboxID)
		if err != nil {
			...
		}

		// 如果 pod 网络是 host 模式，容器也相同；其他情况下，容器会使用 None 网络模式，让 kubelet 的网络插件自己进行网络配置
		if !kubecontainer.IsHostNetworkPod(pod) {
			// Overwrite the podIPs passed in the pod status, since we just started the pod sandbox.
			podIPs = m.determinePodSandboxIPs(pod.Namespace, pod.Name, podSandboxStatus)
			klog.V(4).Infof("Determined the ip %v for pod %q after sandbox changed", podIPs, format.Pod(pod))
		}
	}


	podIP := ""
	if len(podIPs) != 0 {
		podIP = podIPs[0]
	}

	// Get podSandboxConfig for containers to start.
	configPodSandboxResult := kubecontainer.NewSyncResult(kubecontainer.ConfigPodSandbox, podSandboxID)
	result.AddSyncResult(configPodSandboxResult)
	// 获取 PodSandbox 的配置(如:metadata,clusterDNS,容器的端口映射等)
	podSandboxConfig, err := m.generatePodSandboxConfig(pod, podContainerChanges.Attempt)
	if err != nil {
		message := fmt.Sprintf("GeneratePodSandboxConfig for pod %q failed: %v", format.Pod(pod), err)
		klog.Error(message)
		configPodSandboxResult.Fail(kubecontainer.ErrConfigPodSandbox, message)
		return
	}

	// Helper containing boilerplate common to starting all types of containers.
	// typeName is a label used to describe this type of container in log messages,
	// currently: "container", "init container" or "ephemeral container"
	// 启动容器的临时函数
	start := func(typeName string, container *v1.Container) error {
		startContainerResult := kubecontainer.NewSyncResult(kubecontainer.StartContainer, container.Name)
		result.AddSyncResult(startContainerResult)

		isInBackOff, msg, err := m.doBackOff(pod, container, podStatus, backOff)
		if isInBackOff {
			startContainerResult.Fail(err, msg)
			klog.V(4).Infof("Backing Off restarting %v %+v in pod %v", typeName, container, format.Pod(pod))
			return err
		}

		klog.V(4).Infof("Creating %v %+v in pod %v", typeName, container, format.Pod(pod))
		if msg, err := m.startContainer(podSandboxID, podSandboxConfig, container, pod, podStatus, pullSecrets, podIP); err != nil {
			startContainerResult.Fail(err, msg)
			// known errors that are logged in other places are logged at higher levels here to avoid
			// repetitive log spam
			switch {
			case err == images.ErrImagePullBackOff:
				klog.V(3).Infof("%v start failed: %v: %s", typeName, err, msg)
			default:
				utilruntime.HandleError(fmt.Errorf("%v start failed: %v: %s", typeName, err, msg))
			}
			return err
		}

		return nil
	}

	// Step 5: start ephemeral containers 启动临时容器，它们在初始化容器之前启动，允许运行临时容器，即使存在临时容器，启动初始化容器时出错。实际上，init容器将首先启动，因为临时容器不能在创建pod时指定。
	if utilfeature.DefaultFeatureGate.Enabled(features.EphemeralContainers) {
		for _, idx := range podContainerChanges.EphemeralContainersToStart {
			c := (*v1.Container)(&pod.Spec.EphemeralContainers[idx].EphemeralContainerCommon)
			start("ephemeral container", c)
		}
	}

	// Step 6: start the init container. 启动init container
	if container := podContainerChanges.NextInitContainerToStart; container != nil {
		// Start the next init container.
		if err := start("init container", container); err != nil {
			return
		}

		// Successfully started the container; clear the entry in the failure
		klog.V(4).Infof("Completed init container %q for pod %q", container.Name, format.Pod(pod))
	}

	// Step 7: start containers in podContainerChanges.ContainersToStart. 启动业务容器，注意，根据computePodActions，若NextInitContainerToStart不为空，则不存在ContainersToStart ，即这个循环在当前这个SyncPod中不会被执行
	for _, idx := range podContainerChanges.ContainersToStart {
		start("container", &pod.Spec.Containers[idx])
	}

	return
}

SyncPod中需要特别注意的是：在init containers启动过程中，SyncPod每次只会运行一个init container(next)，之后就返回了。后续的流程，包括其余init containers的运行以及工作container的启动，会交给Kubelet.syncLoopIteration下次触发pod 同步时在继续

computePodActions

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87

func (m *kubeGenericRuntimeManager) computePodActions(pod *v1.Pod, podStatus *kubecontainer.PodStatus) podActions {
	klog.V(5).Infof("Syncing Pod %q: %+v", format.Pod(pod), pod)
	//对比sandbox状态，计算是否需要创建sandbox，以及当前sandbox id
	createPodSandbox, attempt, sandboxID := m.podSandboxChanged(pod, podStatus)
	changes := podActions{
		KillPod:           createPodSandbox,
		CreateSandbox:     createPodSandbox,
		SandboxID:         sandboxID,
		Attempt:           attempt,
		ContainersToStart: []int{},
		ContainersToKill:  make(map[kubecontainer.ContainerID]containerToKillInfo),
	}

	//需要新建sandbox，一旦进入该分支就必定return，之后代码不再执行
	if createPodSandbox {
		if !shouldRestartOnFailure(pod) && attempt != 0 && len(podStatus.ContainerStatuses) != 0 {

			changes.CreateSandbox = false
			return changes
		}
		//在新建sandbox分支中，若存在init容器，则取第一个，返回
		if len(pod.Spec.InitContainers) != 0 {
			// Pod has init containers, return the first one.
			changes.NextInitContainerToStart = &pod.Spec.InitContainers[0]
			return changes
		}

		// 不存在init容器，直接跑工作containers,注意如果有init容器，这里不会被执行
		for idx, c := range pod.Spec.Containers {
			if containerSucceeded(&c, podStatus) && pod.Spec.RestartPolicy == v1.RestartPolicyOnFailure {
				continue
			}
			changes.ContainersToStart = append(changes.ContainersToStart, idx)
		}
		return changes
	}

	// Ephemeral containers may be started even if initialization is not yet complete.
	if utilfeature.DefaultFeatureGate.Enabled(features.EphemeralContainers) {
		for i := range pod.Spec.EphemeralContainers {
			c := (*v1.Container)(&pod.Spec.EphemeralContainers[i].EphemeralContainerCommon)

			// Ephemeral Containers are never restarted
			if podStatus.FindContainerStatusByName(c.Name) == nil {
				changes.EphemeralContainersToStart = append(changes.EphemeralContainersToStart, i)
			}
		}
	}

	// sandbox已运行，启动init容器。寻找下一个需要执行的init容器
	initLastStatus, next, done := findNextInitContainerToRun(pod, podStatus)
	if !done {
		if next != nil {
			initFailed := initLastStatus != nil && isInitContainerFailed(initLastStatus)
			if initFailed && !shouldRestartOnFailure(pod) {
				changes.KillPod = true
			} else {
				// Always try to stop containers in unknown state first.
				if initLastStatus != nil && initLastStatus.State == kubecontainer.ContainerStateUnknown {
					changes.ContainersToKill[initLastStatus.ID] = containerToKillInfo{
						name:      next.Name,
						container: next,
						message: fmt.Sprintf("Init container is in %q state, try killing it before restart",
							initLastStatus.State),
					}
				}
				changes.NextInitContainerToStart = next
			}
		}

		// 若init未完成，直接返回
		return changes
	}

	// init已完成，计算需要kill&start的工作container
	keepCount := 0
	// check the status of containers.
	for idx, container := range pod.Spec.Containers {
		...
	}
	//是否需要kill pod
	if keepCount == 0 && len(changes.ContainersToStart) == 0 {
		changes.KillPod = true
	}

	return changes
}
更新于 2021-07-19
阅读原始文档
 kubernetes源码分析
返回 | 主页
