kubelet架构解析

概要

kubelet是运行在每个节点上的主要的“节点代理”,每个节点都会启动kubelet进程,用来处理Apiserver下发到本节点的任务,按照PodSpec描述来管理Pod和其中的容器**(PodSpec是用来描述一个pod的YAML或者JSON对象)**

kubelet 通过各种机制(主要通过 apiserver )获取一组 PodSpec 并保证在这些 PodSpec 中描述的容器健康运行。

kubelet的主要功能

1、kubelet 默认监听四个端口,分别为 10250 、10255、10248、4194。其中4194端口从k8s1.12开始,cadvisor 监听的端口在k8s中被删除,所有监控数据统一由Kubelet的API提供

  • 10250 (kubelet API):kubelet与apiserver通信的端口,定期请求apiserver获取自己所应当处理的任务,通过该端口可以访问获取node资源以及状态
  • 10248 (健康检查端口):通过访问该端口可以判断kubelet是否正常工作,通过kubelet的启动参数--healthz-port--healthz-bind-address来指定监听的地址和端口
1
2
  $ curl http://127.0.0.1:10248/healthz
  ok
  • 4194(cAdvisor监听):kubelet通过通过该端口可以获取到该节点的环境信息以及 node 上运行的容器状态等内容,访问 http://localhost:4194 可以看到 cAdvisor 的管理界面,通过 kubelet 的启动参数 --cadvisor-port 可以指定启动的端口。此端口在1.12版本已被删除,所有的监控信息通过kubelet的metricsAPI提供 http://localhost:10250/metrics
1
2
注意需要携带token信息
[root@Jenkins-master01 ~]# curl -k -H "Authorization: Bearer $TOKEN" https://192.168.110.27:10250/metrics
  • 10255(readonly API):提供了pod和node的信息,接口以只读形式暴露出去,访问该端口不需要认证和鉴权。

2、kubelet 主要功能:

  • pod 管理:kubelet 定期从所监听的数据源获取节点上 pod/container 的期望状态(运行什么容器、运行的副本数量、网络或者存储如何配置等等),并调用对应的容器平台接口达到这个状态。

  • 容器健康检查:kubelet 创建了容器之后还要查看容器是否正常运行,如果容器运行出错,就要根据 pod 设置的重启策略进行处理。

  • 容器监控:kubelet 会监控所在节点的资源使用情况,并定时向 master 报告,资源使用数据都是通过 cAdvisor 获取的。知道整个集群所有节点的资源情况,对于 pod 的调度和正常运行至关重要。

kubelet组件中的模块

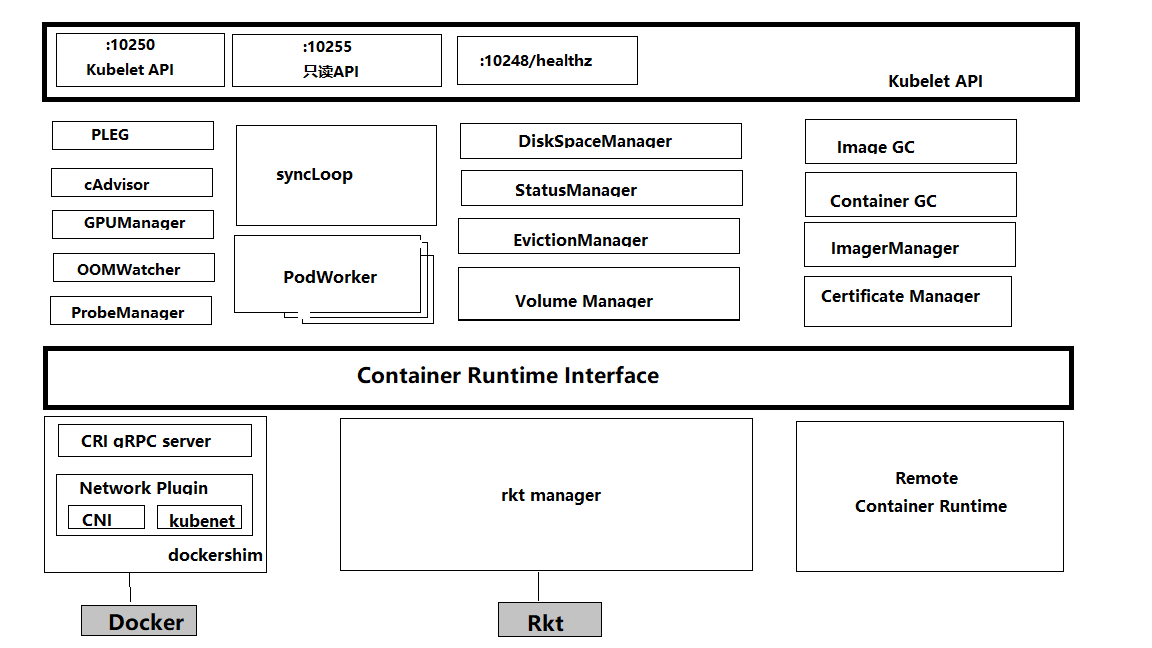

https://xieys.club/images/posts/2021-08-2110431111.png

上图展示了 kubelet 组件中的模块以及模块间的划分。

  • PLEG(Pod Lifecycle Event Generator)

PLEG 是 kubelet 的核心模块,PLEG 会一直调用 container runtime 获取本节点 containers/sandboxes 的信息,并与自身维护的 pods cache 信息进行对比,生成对应的 PodLifecycleEvent,然后输出到 eventChannel 中,通过 eventChannel 发送到 kubelet syncLoop 进行消费,然后由 kubelet syncPod 来触发 pod 同步处理过程,最终达到用户的期望状态。

  • cAdvisor

cAdvisor(https://github.com/google/cadvisor)是 google 开发的容器监控工具,集成在 kubelet 中,起到收集本节点和容器的监控信息,大部分公司对容器的监控数据都是从 cAdvisor 中获取的 ,cAvisor 模块对外提供了 interface 接口,该接口也被 imageManager,OOMWatcher,containerManager 等所使用。

  • OOMWatcher

系统 OOM 的监听器,会与 cadvisor 模块之间建立 SystemOOM,通过 Watch方式从 cadvisor 那里收到的 OOM 信号,并产生相关事件。

  • probeManager

probeManager 依赖于 statusManager,livenessManager,containerRefManager,会定时去监控 pod 中容器的健康状况,当前支持两种类型的探针:livenessProbe 和readinessProbe。 livenessProbe:用于判断容器是否存活,如果探测失败,kubelet 会 kill 掉该容器,并根据容器的重启策略做相应的处理。 readinessProbe:用于判断容器是否启动完成,将探测成功的容器加入到该 pod 所在 service 的 endpoints 中,反之则移除。readinessProbe 和 livenessProbe 有三种实现方式:http、tcp 以及 cmd。

  • statusManager

statusManager 负责维护状态信息,并把 pod 状态更新到 apiserver,但是它并不负责监控 pod 状态的变化,而是提供对应的接口供其他组件调用,比如 probeManager。

  • containerRefManager

容器引用的管理,相对简单的Manager,用来报告容器的创建,失败等事件,通过定义 map 来实现了 containerID 与 v1.ObjectReferece 容器引用的映射。

  • evictionManager

当节点的内存、磁盘或 inode 等资源不足时,达到了配置的 evict 策略, node 会变为 pressure 状态,此时 kubelet 会按照 qosClass 顺序来驱赶 pod,以此来保证节点的稳定性。可以通过配置 kubelet 启动参数 --eviction-hard= 来决定 evict 的策略值。

  • imageGC

imageGC 负责 node 节点的镜像回收,当本地的存放镜像的本地磁盘空间达到某阈值的时候,会触发镜像的回收,删除掉不被 pod 所使用的镜像,回收镜像的阈值可以通过 kubelet 的启动参数 --image-gc-high-threshold--image-gc-low-threshold 来设置。

  • containerGC

containerGC 负责清理 node 节点上已消亡的 container,具体的 GC 操作由runtime 来实现。

  • imageManager

调用 kubecontainer 提供的PullImage/GetImageRef/ListImages/RemoveImage/ImageStates 方法来保证pod 运行所需要的镜像。

  • volumeManager

负责 node 节点上 pod 所使用 volume 的管理,volume 与 pod 的生命周期关联,负责 pod 创建删除过程中 volume 的 mount/umount/attach/detach 流程,kubernetes 采用 volume Plugins 的方式,实现存储卷的挂载等操作,内置几十种存储插件。

  • containerManager

负责 node 节点上运行的容器的 cgroup 配置信息,kubelet 启动参数如果指定 --cgroups-per-qos 的时候,kubelet 会启动 goroutine 来周期性的更新 pod 的 cgroup 信息,维护其正确性,该参数默认为 true,实现了 pod 的Guaranteed/BestEffort/Burstable 三种级别的 Qos。

  • runtimeManager

containerRuntime 负责 kubelet 与不同的 runtime 实现进行对接,实现对于底层 container 的操作,初始化之后得到的 runtime 实例将会被之前描述的组件所使用。可以通过 kubelet 的启动参数 --container-runtime 来定义是使用docker 还是 rkt,默认是 docker

  • podManager

podManager 提供了接口来存储和访问 pod 的信息,维持 static pod 和 mirror pods 的关系,podManager 会被statusManager/volumeManager/runtimeManager 所调用,podManager 的接口处理流程里面会调用 secretManager 以及 configMapManager。

在v1.16.6版本,kubelet组件有

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
podManager
evictionManager
probeManager
livenessManager
imageManager
containerLogManager
secretManager
configMapManager
serverCertificateManager
statusManager
volumeManager
cloudResourceSyncManager
containerManager
pluginManager
runtimeClassManager
